在工业称重仪器中，传感器通常用作拉力(压力)传感器。目前，传感器信号采集的常用处理方法是采用模拟信号进行信号传输，抗干扰性能较差。当有多个传感器时，电路连接非常复杂。随着微电子技术的发展，数字信号传输得到越来越广泛的应用。它具有抗干扰能力强、接线方便的优点。上海自动化仪表四厂(zdhybsc)将引进自主研发的基于SPI总线的智能压力柠檬视频APP官网。

1、常用的传感器信号采集方法

常用的张力(压缩)力传感器是如图1所示的桥式传感器。其原理是:力作用在弹性元件上使其变形，安装在弹性元件上的电阻应变敏感元件将弹性元件的变形转化为电阻的变化，外部功率传感器将拉(压)力转化为输出电压的变化。

在图1中，Vp=VpVp2是输入电压，Vo=VsVs2是输出信号。目前，高精度传感器的灵敏度一般为:满量程时Vo/Vp=1~2mV/V，非线性误差约为0.01%~0.03%。VP施加约3V的电压，传感器的输出信号在满量程时约为5mV，属于毫伏级信号。信号采集的常用处理方法有

1)传感器安装在生产现场，传感器信号通过屏蔽电缆发送到几十米外的称重仪器。这种方法最原始、最简单，但它直接传输毫伏信号，抗干扰性能差。

2)在传感器附近安装一个信号调理电路，将传感器的一次信号改变为0~10V或4~20mA标准信号给称重仪表。

3)信号调理电路与传感器集成在一起，拉(压)力信号被转换成标准信号并发送给工业称重仪器。在这些处理方法中，信号传输采用模拟信号，抗干扰能力差。当有多个传感器时，电路非常复杂。

接下来，介绍一种基于SPI总线的压力数字柠檬视频APP官网，实现数字信号传输。

2.柠檬视频APP官网的结构和功能

柠檬视频APP官网的外部接口包括智能仪表的接口信号线和与传感器的接口线，如图2所示。

图2中，与智能仪表的连接是:V+为柠檬视频APP官网的工作电源，输入范围为8 ~ 15VDC直流，RDI、RDO、RSCK和RCS为SPI接口总线。与传感器的连接线为:P和VP为压力传感器的电源线，Vs和Vs2为传感器输出的微弱信号。

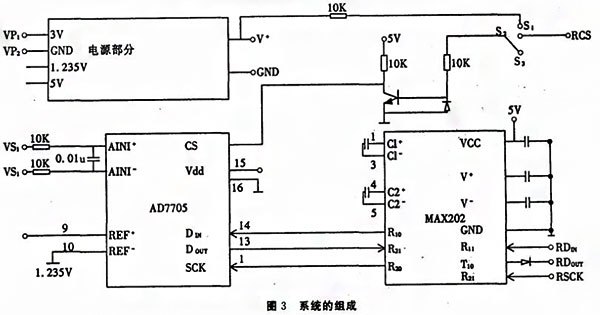

柠檬视频APP官网安装在生产现场的压力传感器附近。它接收传感器的输出信号，进行转换，并通过SPI接口与智能仪器通信。为了实现上述功能，柠檬视频APP官网应由以下部分组成:DC电源部分、模数转换部分和数字接口部分。图3是系统的示意图。

2.1变压器的DC电源部分

输入DC电压8~15V，直接接7805，可获得主电源5V。AD589可形成1.235伏的基准电压。3V传感器电源DC电压由REF193产生，输出3V，输出电流为30mA(普通压力传感器的输入电阻为6500，该电流可驱动4个以上的电桥传感器)。电压稳定温度漂移为25ppm/℃。

2.2AD转换部分

2.2.1信号调理和AD7705模数转换器

待测微弱电流信号的放大和处理通常称为信号调理电路。随着微电子技术和系统集成技术的发展，将信号调理电路和模数转换器集成为单芯片大规模集成电路的趋势已经出现。美国AD公司推出的带信号调理电路的16位模数转换器AD7705是一款应用于低频测量的双通道模拟前端。该器件可以直接接受来自传感器的低压输入信号，并利用∑△转换技术实现16位无损编码和串行数字输出。

2 . 2 . 2 ad 7705具有以下特性

1)两个全差分输入通道模数转换器，16位无失码，非线性误差为0003%。

2)与单片机的接口为串行三线接口模式。

3)可编程增益1~128、信号极性和更新速率配置有工作寄存器，可通过操作寄存器等选择。

4)该器件还包括自校准和系统校准功能，以消除器件本身或系统的增益和编程误差。

5)带内数字信号处理电路具有低通滤波(LPF)和陷波滤波功能。滤波器的截止频率和输出更新速率可以通过片内控制寄存器进行调整，从而选择* * *陷波频率点。

2 . 2 . 3 ad 7705数据接口

AD7705的数据接口采用SPI接口标准。主从机之间的数据通信可以用4根线来完成。这四条线是:时钟线(SCK)、数据输入线(SDI)、数据输出线(SDO)和芯片线选择(CS)。当AD7705是第一维SPI总线系统的从机时，CS可以接地。芯片的主电源为5V，信号线为TTL电平0~5V。远距离传输时，将TTL电平转换为RS232电平(12电平)可以增加信号端口的传输距离和抗干扰性能。电平转换由MAX202完成。

2.3数字接口部分

数字接口，即电平转换接口3，使用MAX202，它仅使用一个5V电源并具有一个功率提升泵。ZUI的高传输速率是230kbps。利用该芯片可以实现TTL电平和RS232电平的转换。从图3可以看出，发射机输入信号包括RCS、RDN和RSCLK，RCS通过三极管电路进行电平转换。RDN和RSCLK作为RS232电平信号输入到MAX202的输入端R11和R2I，转换为TTL电平，然后连接到AD7705的DN和SCLK。AD7705的输出端接至MAX202的T1I作为TTL电平，T10输出的信号RDUr为RS232电平。

3.信号采集系统中柠檬视频APP官网的连接

3.1柠檬视频APP官网和柠檬视频APP官网之间的接口

柠檬视频APP官网可以与单个传感器或多个传感器接口。当与多个传感器(例如铲斗秤，通常使用三个张力传感器)连接时，这些传感器并行使用

3.2柠檬视频APP官网和微控制器之间的接口

在一个系统中，如果微控制器只与一个发射机接口，发射机的雷达截面总是有效的。S3在发射机中连接到S1，而图3电路中三极管的基极连接到高电平，因此设置AD7705总是有效的。当微控制器与多个柠檬视频APP官网连接时，该接口模式下的所有线路都是共享总线，除了远程控制系统。在这种连接中，从每个发射机的RoUT端口输出的接口二极管将起到“线或”的作用，并且在被MAX202反相到微控制器侧之后将起到“线和”的作用(该线需要将10K电阻器连接到由MAX202产生的负电源)。当单片机与多个柠檬视频APP官网连接时，可以同时采集多个信号数据。当单片机管理柠檬视频APP官网时(如启动模数转换读写数据等。)，它只向每个发射器读写几个字节的数据。这个时间很短，并且广告转换的过程随着每次改变而改变

柠檬视频APP官网的AD7705本身完成。可以说，当单片机连接到多个发射机时，模数转换速率与采集通道的模数转换速率相同。

4.柠檬视频APP官网的数字滤波功能

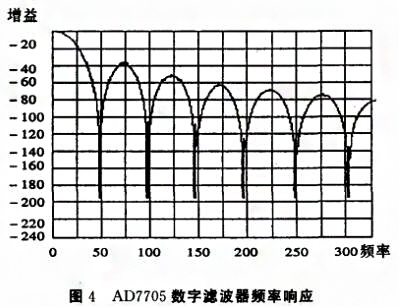

AD7705内置数字滤波功能，具有低通和陷波滤波功能。AD7705的转换速率是可编程的。如果转换速率设置为50Hz(每秒50次数据更新)，则低通滤波器的高频截止频率为fh=15.72Hz(3db)，并且还具有50Hz陷波功能及其倍频功能，陷波深度超过180dB，从而有效抑制工频干扰。图4是AD7705数字滤波器的频率响应示意图。

5.结论

1)在压力柠檬视频APP官网(tx7878)信号的采集和处理方法中，基于SPI总线的智能压力柠檬视频APP官网也可用于数字信号传输，抗干扰能力强，接线方便。

2)柠檬视频APP官网主要利用AD7705的陷波和低通数字滤波功能，实现对现场干扰信号的有效抑制，达到抑制噪声和提高测量精度的目的。
